Elektrické válce UNIMOTION PNCE

Vysoká přesnost a opakovatelnost

Dosáhněte výjimečné přesnosti s maximální axiální vůlí < 0,02mm

Vysoká výstupní síla

Vyvíjí sílu až 29 000 N, ideální pro náročné úkoly

Pracovní rychlost

Pracovní rychlost až 2,5 m/s pro rychlý a efektivní automatizační výkon

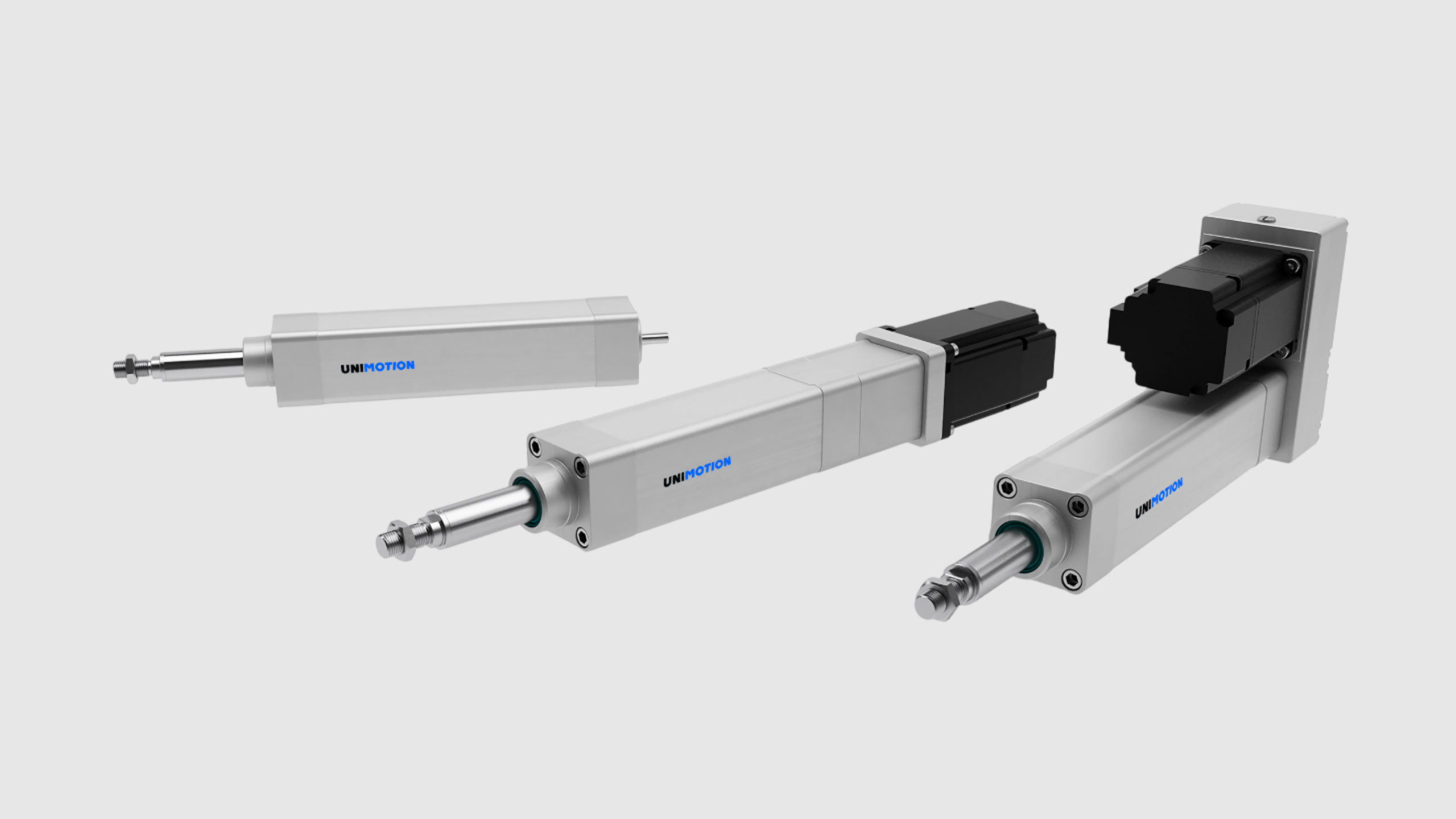

Klíčové vlastnosti

Elektrické válce UNIMOTION PNCE jsou navrženy tak, aby poskytovaly pokročilá automatizační řešení s vynikající přesností, silou a spolehlivostí.

Přesnost a opakovatelnost:

Dosáhněte výjimečné přesnosti s opakovatelností
až < 0,02mm.

Vysoká výstupní síla:

Dokážou vyvinout sílu až 29.000 N, takže jsou vhodné pro náročné aplikace.

Robustní konstrukce:

Vyrobeno z vysoce odolných materiálů, které zajišťují odolnost a dlouhotrvající výkon.

Flexibilní integrace:

Kompatibilní s různými motory, řídicími systémy a nabízí bezproblémovou integraci do stávajícího zařízení.

Koupit Další informace

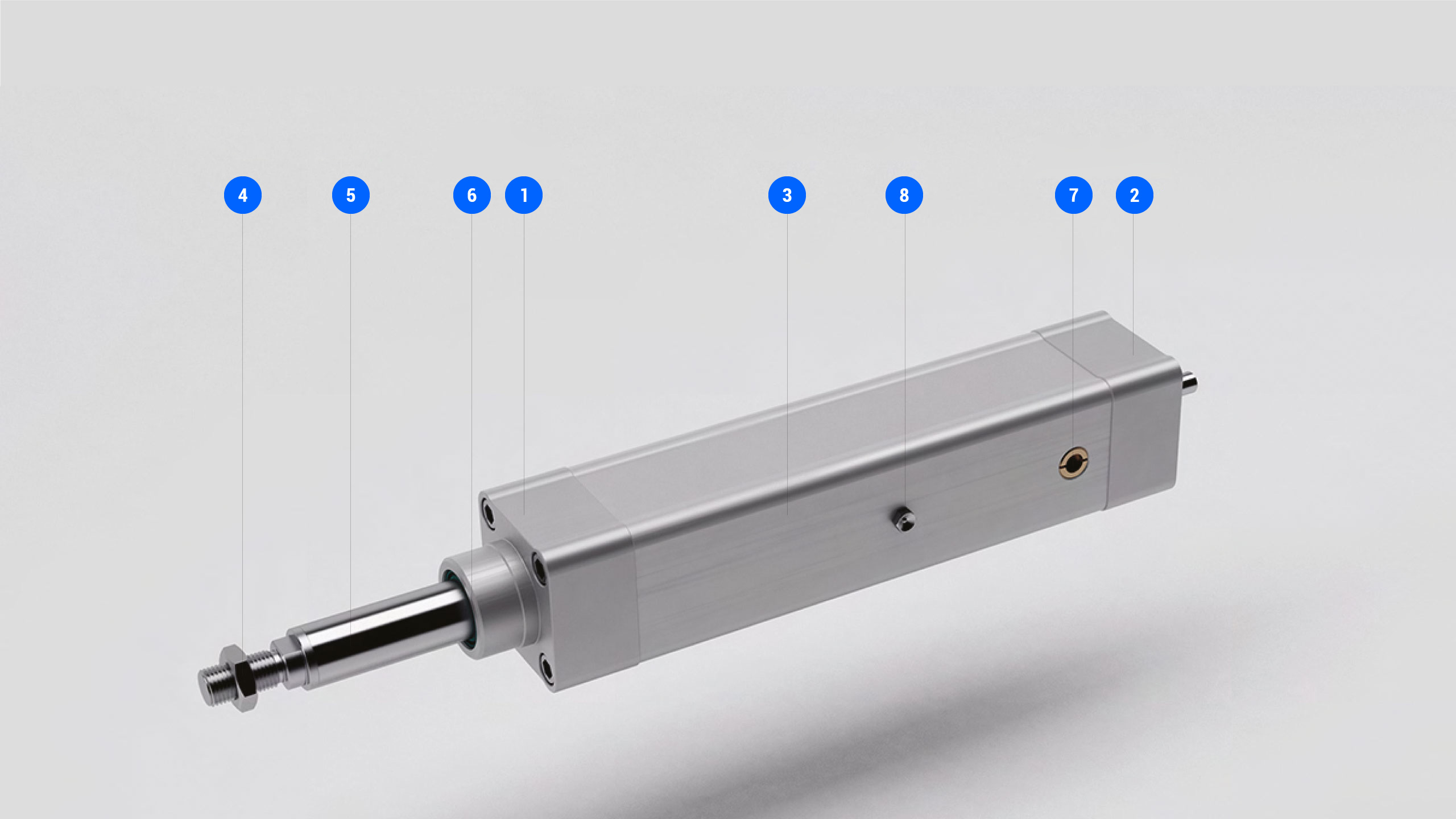

Standardní verze (S)*

1 - Přední kryt

2 - Kryt pohonu

3 - Hladký profil válce

4 - Šestihranná matice

5 - Pístní tyč (z nerezové oceli) se zařízením proti otáčení

6 - Těsnění pístní tyče

7 - Kompenzace tlaku

8 - Mazací port

* Stupeň krytí IP40

Další informace

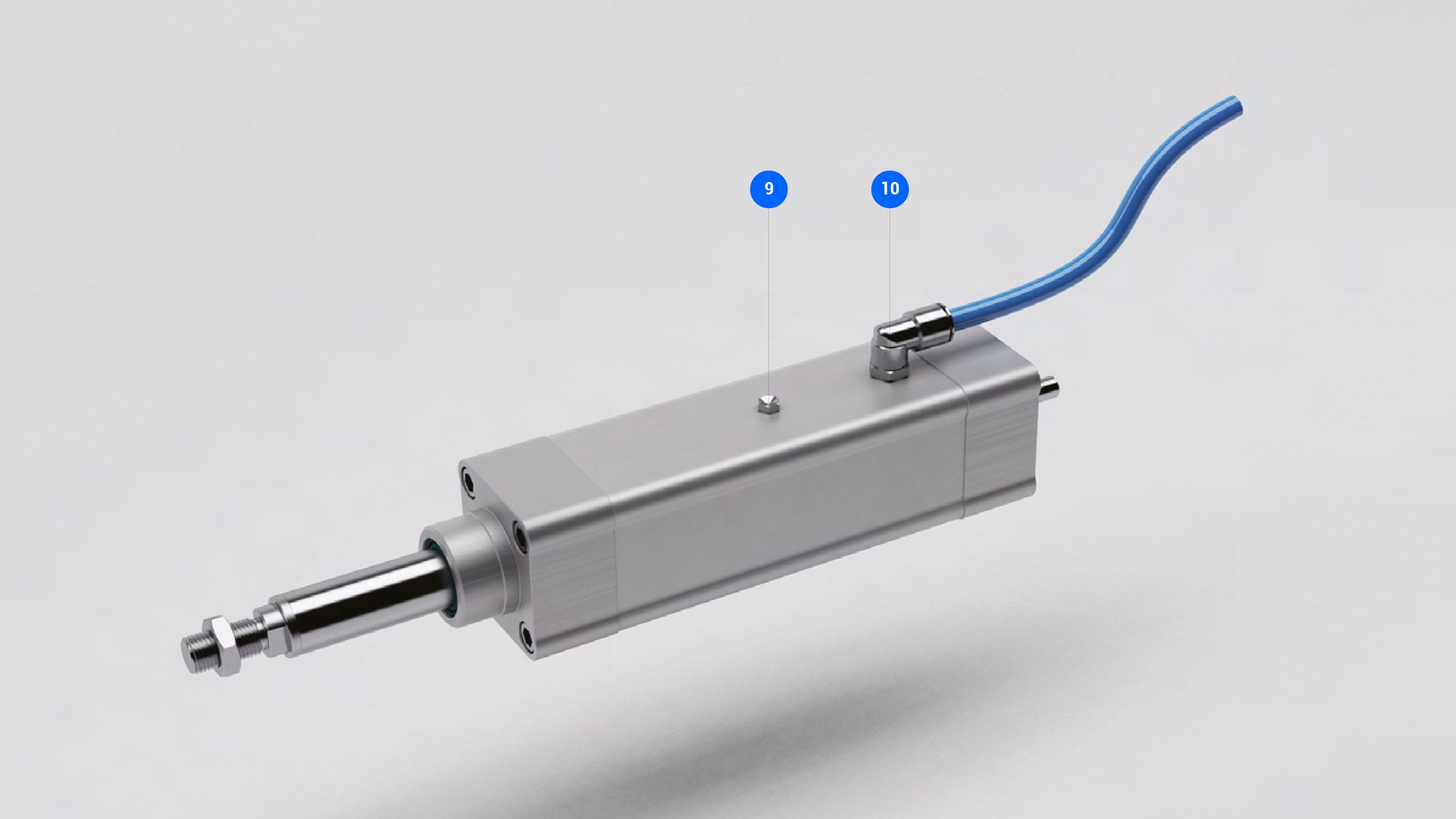

Pokročilá verze

9 - Mazací port

10 - Přípojka pro kompenzaci tlaku

Stupeň krytí IP65 (IP65)

Ochrana proti prachu a vodě, která zajišťuje bezpečnost vnitřních součástí.

IP65CR

Odolnost proti korozi v náročných podmínkách díky komponentům z nerezové oceli.

Potravinářský průmysl (FI)

Navrženo pro potravinářský průmysl s použitím materiálů vhodných pro potraviny a snadno čistitelných povrchů.

Další informace

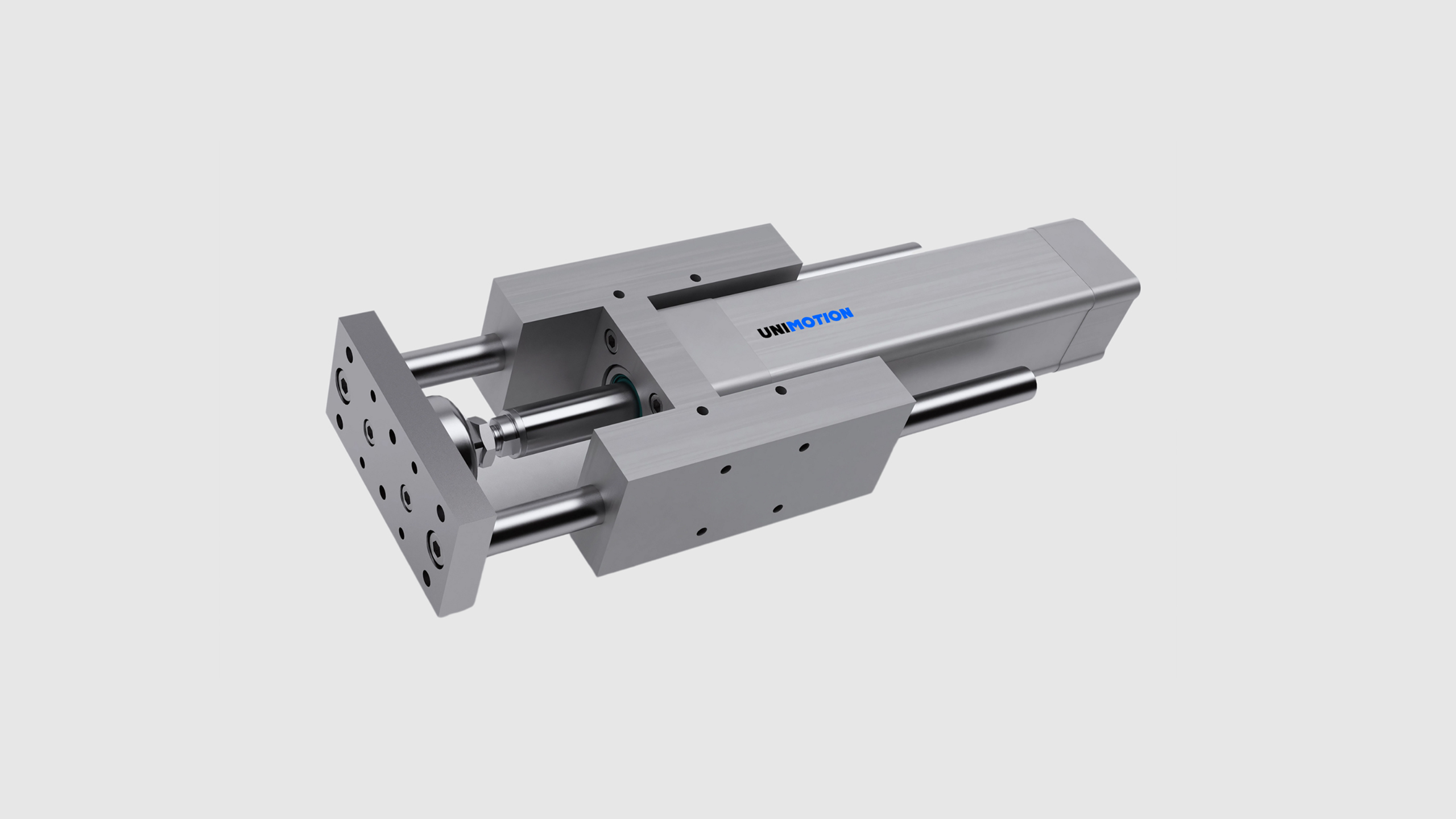

Vodicí jednotka GUH

Vodicí jednotka UNIMOTION GUH zvyšuje výkonnost elektrických válců tím, že poskytuje vynikající vedení, stabilitu a manipulaci s nákladem. Díky hliníkovému tělu a ocelovým vedením zajišťuje GUH přesný lineární pohyb i při vysokém zatížení a v náročných podmínkách.

Vysoká nosnost:

Snáší značné axiální zatížení s možností kluzného i kuličkového ložiska.

Přesný pohyb:

Snižuje průhyb a zajišťuje plynulý a přesný lineární pohyb.

Všestranná integrace:

Snadná integrace s elektrickými válci UNIMOTION PNCE pro bezproblémovou automatizaci.

Odolná konstrukce:

Hliníkové a ocelové materiály zajišťují dlouhodobý výkon a spolehlivost.

Další informace

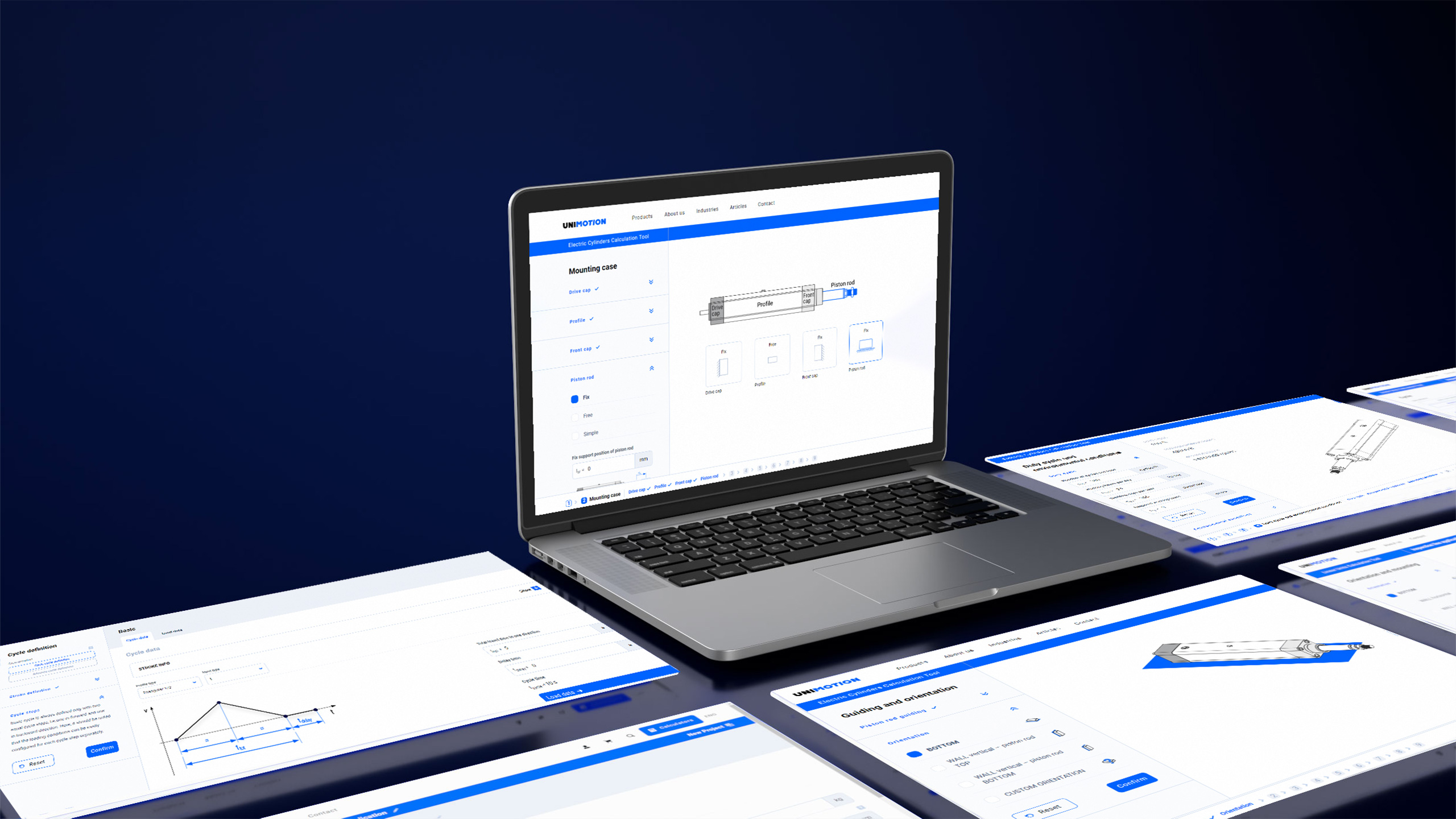

Online nástroje

Nástroj pro dimenzování:

Využijte náš sofistikovaný online nástroj pro stanovení velikosti a získejte řešení na míru během několika minut.

Konfigurační nástroj:

Nástroj pro postupnou konfiguraci umožňuje snadné přizpůsobení válců PNCE.

Generování 3D modelu:

Integrované generování 3D modelu pro okamžitý náhled a stažení ve více než 50 formátech.

Objednávání online:

Nakupujte snadno nakonfigurované válce PNCE prostřednictvím internetového obchodu UNIMOTION.

Nástroj pro výpočet

Montážní videa

Adaptér motoru VK se spojkou:

Zvyšte přesnost a efektivitu svých automatizačních projektů pomocí elektrických válců UNIMOTION PNCE. Podívejte se na naše video, které ukazuje bezproblémovou montáž motorového adaptéru VK se spojkou.

Sledujte video

Montážní videa

Sestava pohonu MSD

Objevte bezkonkurenční možnosti elektrických válců UNIMOTION PNCE. Ponořte se do našeho nejnovějšího videa, které ukazuje bezproblémovou montáž s bočním pohonem motoru MSD.

Koupit Sledujte video

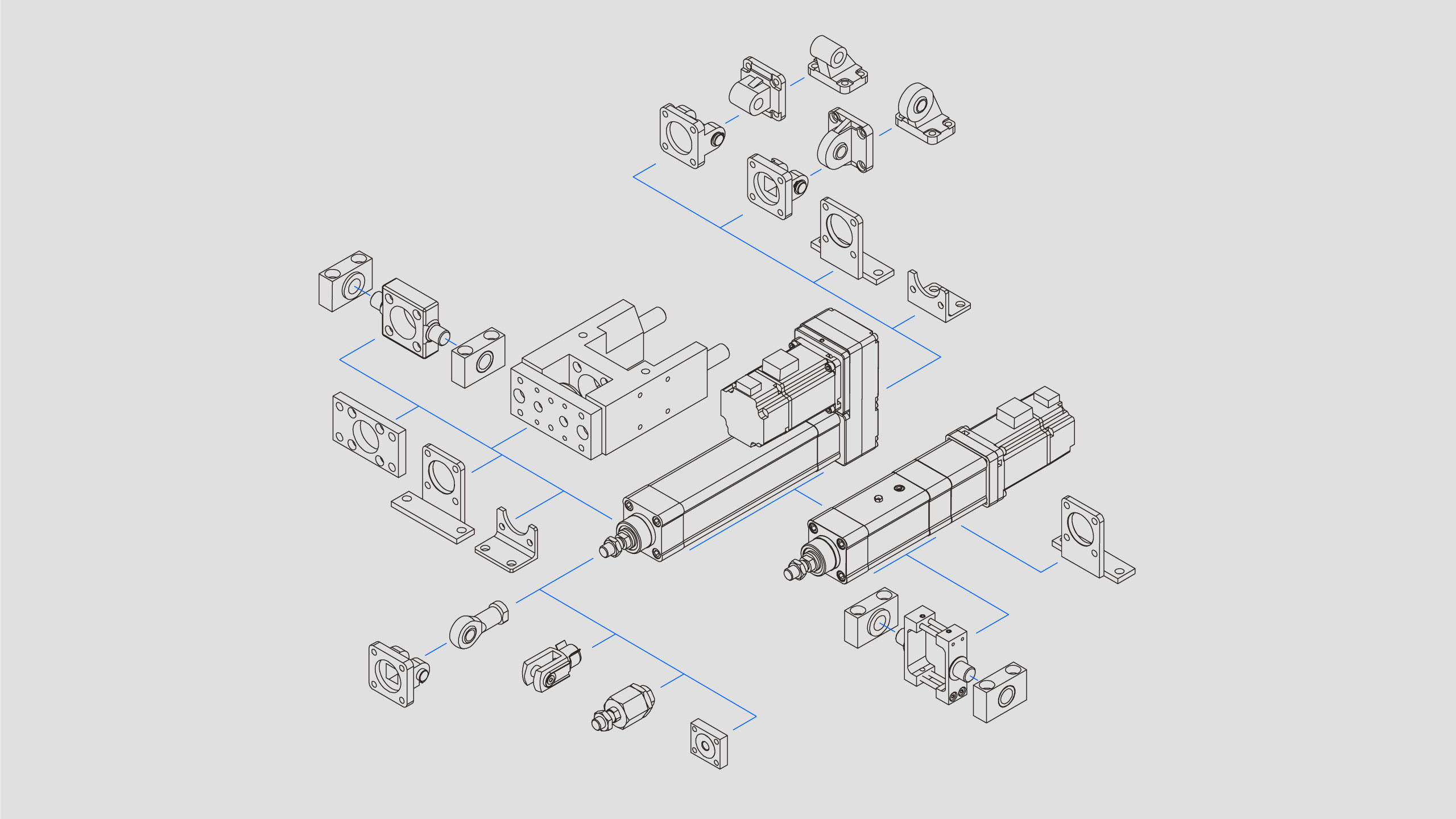

Příslušenství

Elektrické válce UNIMOTION PNCE nabízejí řadu příslušenství navrženého pro optimalizaci výkonu a zajištění bezproblémové integrace do vašich automatizačních systémů. Toto příslušenství zahrnuje:

Příslušenství pro pístní tyč
Montážní příslušenství
Zaslepovací šrouby
Vodicí jednotky
Motorové adaptéry
Boční pohony motoru
Elastomerové spojky
Koncové spínače

Koupit Další informace

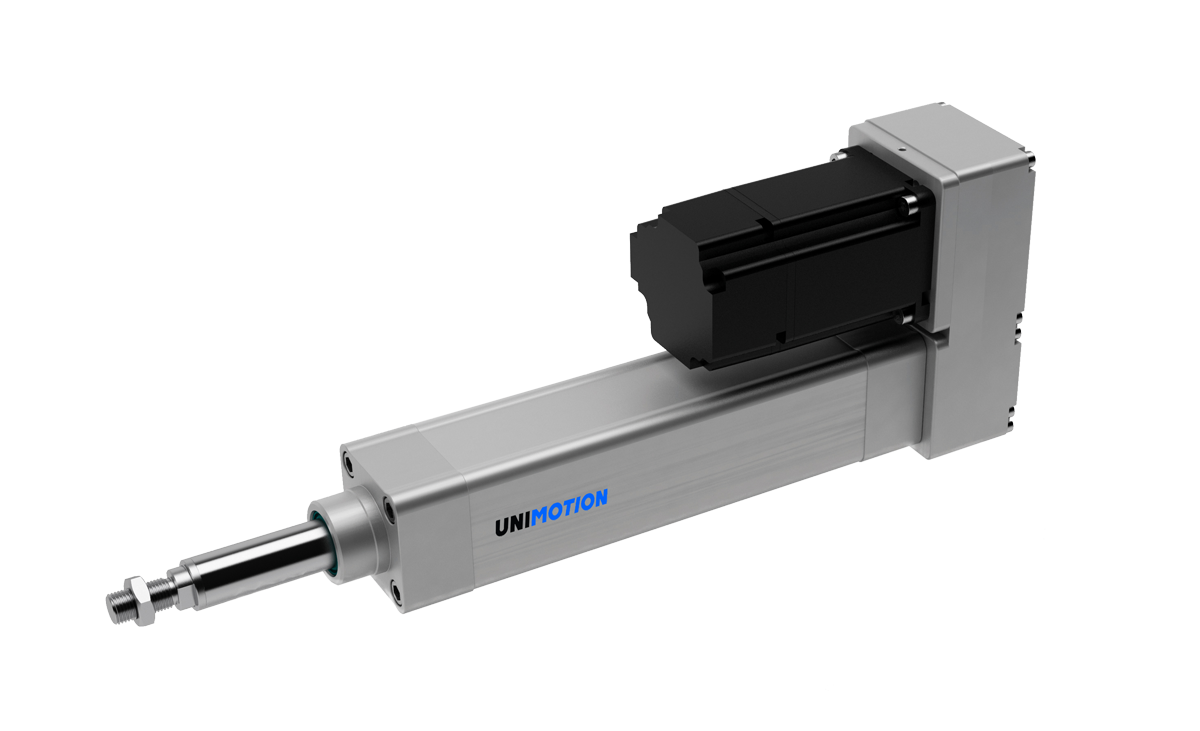

Specifikace UNIMOTION PNCE

VELIKOST KULIČKOVÉHO ŠROUBU	až 40×40 mm
DYNAMICKÁ ZATÍŽITELNOST	až 38.000 N
MAXIMÁLNÍ AXIÁLNÍ ZATÍŽENÍ	až 29.000 N
MAXIMÁLNÍ RYCHLOST	až 2,5 m/s
MAXIMÁLNÍ ZDVIH	až 1500 mm
MAXIMÁLNÍ ZRYCHLENÍ	až 20 m/s²
AXIÁLNÍ VŮLE	< 0.02 mm
MOMENT BEZ ZÁTĚŽE	až 2,00 Nm
CERTIFIKÁTY	RoHS, REACH, CE
